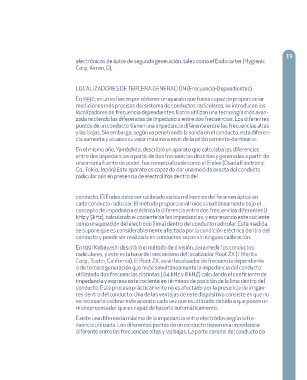

electrónicos de ápice de segunda generación, tales como el Endocarter (Hygienic 19
Corp, Akron, O).

LOCALIZADORES DE TERCERA GENERACIÓN (Frecuencia-Dependientes)
En 1990, en un esfuerzo por obtener un aparato que fuese capaz de proporcionar
mediciones más precisas del sistema de conductos radiculares, se introducen los
localizadores de frecuencia dependientes. Estos utilizan una tecnología más avan-
zada midiendo las diferencias de impedancia entre dos frecuencias. Los diferentes
puntos de un conducto tienen una impedancia diferente entre las frecuencias altas
y las bajas. Sin embargo, según va penetrando la sonda en el conducto, esta diferen-
cia aumenta y alcanza su valor máximo a nivel de la unión cemento-dentinaria.
En el mismo año, Yamáshita, describió un aparato que calculaba las diferencias
entre dos impedancias a partir de dos frecuencias distintas y generadas a partir de
una misma fuente de poder, fue comercializado como el Endex (Osada Electronic
Co., Tokio, Japón) Este aparato es capaz de dar una medida exacta del conducto
radicular aún en presencia de electrolitos dentro del

conducto. El Endex debe ser calibrado varios milímetros del foramen ápical en
cada conducto radicular. El método proporcional mide simultáneamente bajo el
concepto de impedancia eléctrica la diferencia entre dos frecuencias diferentes (1
kHz y 5kHz), calculando el cociente de las impedancias, y expresando este cociente
como una posición del electrodo (lima) dentro del conducto radicular. Esta medida
se supone que es considerablemente afectada por la condición eléctrica dentro del
conducto y puede ser realizada en conductos secos sin ninguna calibración.
En 1991 Kobayashi describió el método de división, para medir los conductos
radiculares, y este es la base del mecanismo del localizador Root ZX (J.Morita
Corp., Tustin, California). El Root ZX, es un localizador de frecuencia dependiente
o de tercera generación que mide simultáneamente la impedancia del conducto
utilizando dos frecuencias distintas (.04 kHz y 8 kHZ) calculando el coeficiente de
impedancia y expresa este cociente en términos de posición de la lima dentro del
conducto. Este proceso prácticamente no es afectado por la presencia de irrigan-
tes dentro del conducto. Una de las ventajas de este dispositivo consiste en que no
es necesario calibrar este aparato cada vez que es utilizado debido a que posee un
microprocesador que es capaz de hacerlo automáticamente.
Existe una diferencia máxima de la impedancia entre electródos según la fre-
cuencia utilizada. Los diferentes puntos de un conducto tienen una impedancia
diferente entre las frecuencias altas y las bajas. La parte coronal del conducto da
